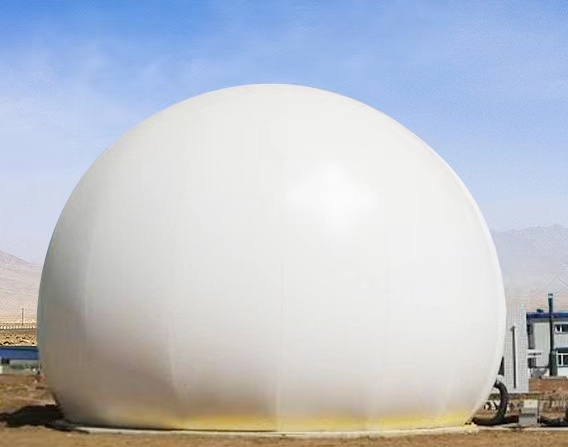

雙膜氣柜 Double membrane gas holder

功能描述

在實際生產過程中，厭氧產生的沼氣量會隨著溫度、原料的供應、后端用氣量的變化，系統中沼氣的壓力也會波動。在系統中加入雙膜氣柜，一般設計存儲時間為1～8小時，沼氣進入雙膜氣柜中進行存儲緩沖、穩定壓力。

雙膜儲氣柜主要由底膜、內膜、外膜、氣柜穩壓系統、泄露檢測系統、氣量檢測系統、超壓安全水封、控制系統、冷凝水排放系統等組成。

底膜、內膜、外膜共同形成兩個空間。內膜空間作為儲氣空間存儲各種氣體（如沼氣、空氣、二氧化碳、氧氣），并根據儲氣量自動收縮膨脹。外膜為3/4形狀球體，承壓并保持剛度，起保護作用。

氣柜穩壓系統，是通過氣柜風機的持續供風以保持氣柜的工作壓力（輸出氣體壓力）不變，能夠有效地保護氣柜，風機自動調節夾層中空氣的進出風量，保證雙膜氣柜最佳的穩壓效果。氣柜泄露系統中甲烷濃度傳感器安裝在外膜內側頂部，將報警信號遠傳至中控室。氣量檢測系統能即時顯示氣柜中的沼氣儲量。氣柜外膜設置觀察窗，方便即時觀察內膜的情況。

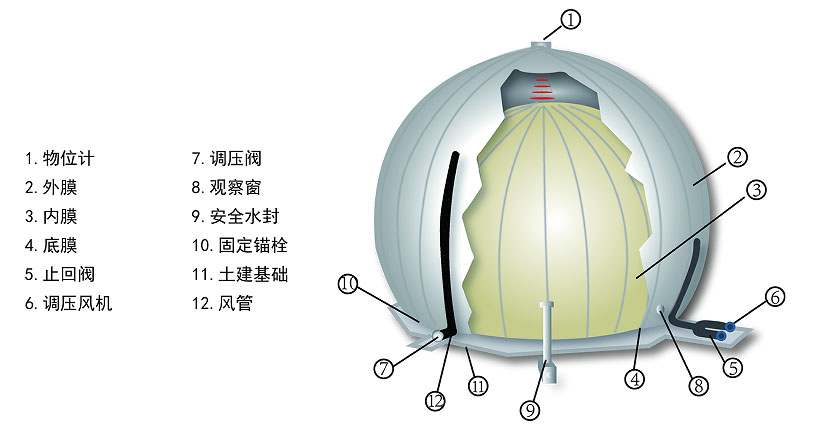

氣柜結構

氣柜特點

可按需定制                                                              穩壓效果好

外形美觀                                                                 安裝簡單、周期短

結構簡單，造價低                                                   存儲容積20～8000m3

多重保護措施，安全性能高，免維護                      進口防腐專用膜材，使用壽命長

膜材介紹

雙膜儲氣柜膜材均采用進口防腐專用膜材，主要由高強抗拉纖維、氣密性防腐涂層、表面涂層組成。膜材拉伸強度高，一般選擇范圍在9000 N/5cm至 7,000 N/5cm.外膜采用PVC/PVDF涂層，具有阻燃B1級、防靜電，良好反光效果、抗紫外線、自潔性、耐老化、耐低溫等功能。內膜、底膜具有良好的氣密性，具有阻燃、防沼氣滲透、耐磨、耐褶皺、耐硫化氫防腐蝕。

                 并符合以下標準：

                 防火標準：DIN 4102 B1、GB8624B1

                 防水標準：DIN 51635

                 防凍標準：EN1876

氣柜選型
